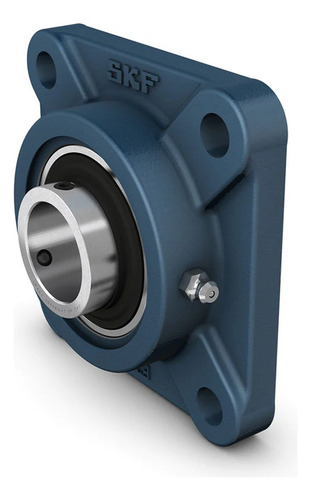

Soporte Fy 40 Tf -skf Completo Con Rodamiento - Ejes 40mm

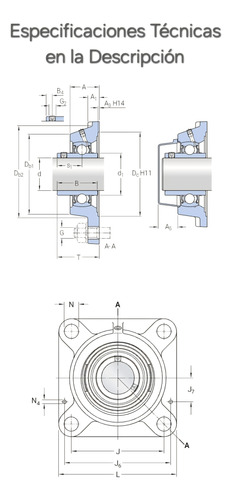

EMITIMOS BOLETA O FACTURA ELECTRONICA FY 40 TF Especificaciones Técnicas INAGEN PUBLICACION. d 40 mm Diámetro del agujero d1 51.8 mm Diámetro exterior del aro interior A 38.5 mm Ancho del soporte A1 14 mm Ancho de la pestaña A3 3.2 mm Profundidad del rebaje de centrado A5 26 mm Parte que sobresale de la tapa lateral B 49.2 mm Ancho del aro interior B1 49.2 mm Ancho total del rodamiento B4 8 mm Distancia de la cara lateral del dispositivo de fijación al centro de la rosca Db1 98 mm Diámetro superior externo Db2 106 mm Diámetro externo de la base Dc 115.9 mm Diámetro del rebaje de centrado del soporte J 101.5 mm Distancia del centro entre los agujeros para tornillos L 130 mm Longitud total N 14 mm Diámetro del agujero del tornillo de fijación s1 30.2 mm Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura T 54.2 mm Ancho total Orificio roscado: RG 1/4-28 UNF Rosca del soporte para boquilla engrasadora R1 25.5 mm Posición axial de la rosca del soporte Boquilla engrasadora DN 6.5 mm Diámetro de la cabeza esférica de la boquilla engrasadora SWN 7 mm Tamaño de la llave hexagonal para la boquilla engrasadora GN 1/4-28 SAE-LT Rosca de la boquilla engrasadora Fijas de situación J6 118 mm Distancia de las fijas de situación J7 34 mm Desplazamiento axial de las fijas de situación N4 4 mm Diámetro recomendado para las fijas de situación Información de montaje Tornillo de fijación G2 M8x1 Tamaño de llave hexagonal para tornillo de fijación 4 mm Par de apriete recomendado para el tornillo de fijación 6.5 N·m Diámetro recomendado para los tornillos de fijación, mm G 12 mm Diámetro recomendado para los tornillos de fijación, pulgadas G 0.5 in SKF Unidad de rodamientos de bolas con pestaña cuadrada con fijación con tornillos de fijación, soporte de fundición, ISO Estas unidades de rodamientos de bolas con pestaña cuadrada cumplen con las normas ISO. Están formadas por un rodamiento de inserción, con un aro interior prolongado y fijación con tornillo, y son adecuadas para aplicaciones en las que el sentido de giro es constante o alternado. El rodamiento está montado en un soporte de fundición, que puede atornillarse a la pared o al marco de la máquina. Las unidades de rodamientos de bolas pueden admitir una desalineación inicial moderada, pero normalmente no permiten el desplazamiento axial. Resisten altos niveles de contaminación Diseñados para altas temperaturas y velocidades Soportan cargas relativamente pesadas Rentables Dimensiones: Diámetro del eje 40 mm Ancho total del soporte 38.5 mm Ancho total 54.2 mm Distancia del centro entre los orificios para tornillos 101.5 mm Ancho del rodamiento, total 49.2 mm Rendimiento: Capacidad de carga dinámica básica 30.7 kN Capacidad de carga estática básica 19 kN Velocidad límite 4 800 r/min Note Velocidad límite con tolerancia de eje h6
