Soporte de pie de dos piezas SNL 509 - SKF

Name: Soporte de pie de dos piezas SNL 509 - SKF
Brand: SKF
SKU: SNL 509
Price: 107600.0 CLP
Availability: InStock

Descripción

SNL 509

170SPR5500148

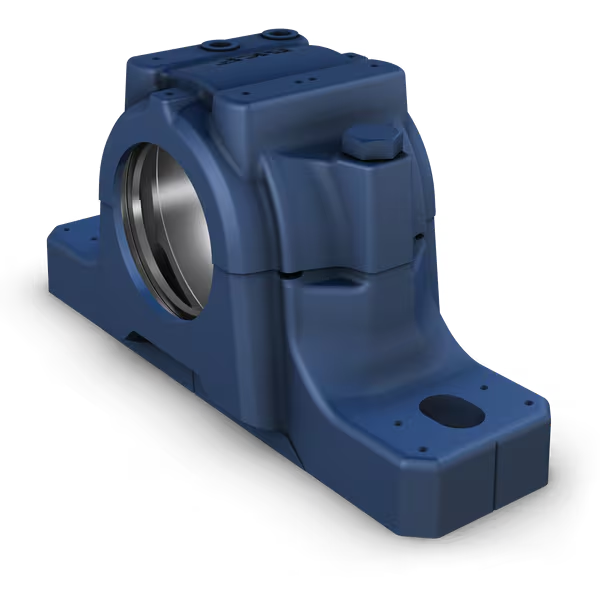

Soporte de pie de dos piezas, series SNL 2, 3, 5 y 6

Los soportes de pie SNL son los soportes para rodamientos SKF más populares del mercado, desarrollados para ser la primera opción por su diseño, calidad y economía. Permiten que los rodamientos incorporados alcancen la máxima vida útil con menos necesidad de mantenimiento. Hay disponibles diferentes versiones de soportes y diseños de sellos, lo que hace prácticamente innecesario el uso de soportes personalizados y permite realizar disposiciones de rodamientos rentables.

Fácil de instalar
disposición de rodamientos rentable
reduce el mantenimiento
minimiza las fugas de lubricante

Dimensiones

Diámetro del asiento del rodamiento	85 mm
Ancho del asiento del rodamiento	30 mm
Altura del centro (soporte de pie)	60 mm
Distancia del centro entre los agujeros para tornillos	170 mm
Diámetro de los tornillos de fijación	12 mm

Propiedades

Tipo de soporte	Soporte de pie
Configuración del soporte	Dos piezas
Disposición de montaje	Eje pasante/extremo del eje
Cantidad de agujeros para tornillos de fijación	2
Material, soporte	Fundición
Tipo de sello del soporte para rodamientos	Sin
Característica/posibilidad de lubricación del soporte	Grasa

Display in:

Dimensiones

Asiento del rodamiento

D_a	85 mm	Diámetro del asiento del rodamiento
	G7	Clase de tolerancia del diámetro del asiento del rodamiento
C_a	30 mm	Ancho del asiento del rodamiento
H₁	60 mm	Altura del centro del asiento del rodamiento

Dimensiones exteriores

D_b	56.5 mm	Diámetro del agujero
A	85 mm	Ancho total
A₁	60 mm	Ancho del pie
G₁	1/8-27 NPSF	Rosca de los agujeros de relubricación
H	109 mm	Altura total
H₂	25 mm	Altura del pie
L	205 mm	Longitud total
J	170 mm	Distancia entre los tornillos de fijación
N	20 mm	Longitud del agujero del tornillo de fijación
N₁	15 mm	Ancho del agujero del tornillo de fijación

Ranuras de sello

A₃	60 mm	Ancho interno entre ranuras del sello
A₄	5 mm	Ancho de la ranura del sello
A₅	9 mm	Distancia a la cara posterior de la ranura del sello
A₆	12 mm	Ancho en diámetro del agujero
D_c	64.5 mm	Diámetro de la ranura del sello

Fijas de situación

J₆	188 mm	Distancia entre fijas de situación
J₇	22 mm	Desplazamiento axial de las fijas de situación
N₄	max.6 mm	Diámetro de las fijas de situación

Datos del cálculo

Cargas de rotura

P_0°	160 kN	Breaking load at 0° load angle (if the housing is not supported over its entire base)
P_55°	230 kN	Carga de rotura a ángulo de carga de 55°
P_90°	140 kN	Carga de rotura a ángulo de carga de 90°
P_120°	100 kN	Carga de rotura a ángulo de carga de 120°
P_150°	90 kN	Carga de rotura a ángulo de carga de 150°
P_180°	115 kN	Carga de rotura a ángulo de carga de 180°
P_a	75 kN	Carga de rotura, axial

Puntos de elasticidad de pernos de tapa

Q_120°	150 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 120°
Q_150°	85 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 150°
Q_180°	75 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 180°

Materiales

Material del soporte	Fundición
Protección contra la corrosión	Pintura - Según ISO 12944-2, categoría de corrosividad C2

Información de montaje

Diámetro recomendado de los tornillos de fijación	G	12 mm
Par de apriete recomendado para tornillos de fijación		80 N·m
Tamaño de pernos de tapa		M10x50
Par de apriete para pernos de tapa		50 N·m
Initial grease fill, 20%		40 g
Llenado inicial de grasa, 40%		60 g
