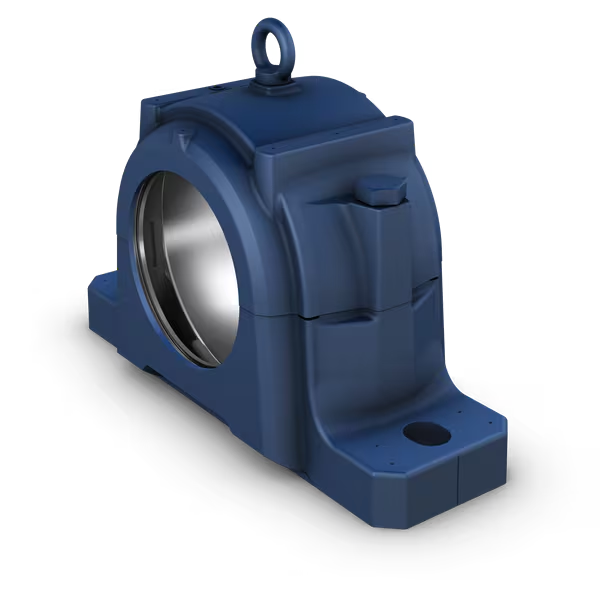

Soporte de pie de dos piezas SNL 530 - SKF

Name: Soporte de pie de dos piezas SNL 530 - SKF
Brand: SKF
SKU: SNL 530
Price: 823923.0 CLP
Availability: InStock

Descripción

SNL 530
Soporte de pie de dos piezas, series SNL 2, 3, 5 y 6

Los soportes de pie SNL son los soportes para rodamientos SKF más populares del mercado, desarrollados para ser la primera opción por su diseño, calidad y economía. Permiten que los rodamientos incorporados alcancen la máxima vida útil con menos necesidad de mantenimiento. Hay disponibles diferentes versiones de soportes y diseños de sellos, lo que hace prácticamente innecesario el uso de soportes personalizados y permite realizar disposiciones de rodamientos rentables.

Fácil de instalar
disposición de rodamientos rentable
reduce el mantenimiento
minimiza las fugas de lubricante

Dimensiones

Diámetro del asiento del rodamiento	270 mm
Ancho del asiento del rodamiento	106 mm
Altura del centro (soporte de pie)	160 mm
Distancia del centro entre los agujeros para tornillos	450 mm
Diámetro de los tornillos de fijación	30 mm

Propiedades

Tipo de soporte	Soporte de pie
Configuración del soporte	Dos piezas
Disposición de montaje	Eje pasante/extremo del eje
Cantidad de agujeros para tornillos de fijación	2
Material, soporte	Fundición
Tipo de sello del soporte para rodamientos	Sin
Característica/posibilidad de lubricación del soporte	Grasa

Display in:

Dimensiones

Asiento del rodamiento

D_a	270 mm	Diámetro del asiento del rodamiento
	G7	Clase de tolerancia del diámetro del asiento del rodamiento
C_a	106 mm	Ancho del asiento del rodamiento
H₁	160 mm	Altura del centro del asiento del rodamiento

Dimensiones exteriores

D_b	192.5 mm	Diámetro del agujero
A	220 mm	Ancho total
A₁	160 mm	Ancho del pie
G₁	1/8-27 NPSF	Rosca de los agujeros de relubricación
H	323 mm	Altura total
H₂	60 mm	Altura del pie
L	530 mm	Longitud total
J	450 mm	Distancia entre los tornillos de fijación
N	42 mm	Longitud del agujero del tornillo de fijación
N₁	35 mm	Ancho del agujero del tornillo de fijación

Ranuras de sello

A₃	189 mm	Ancho interno entre ranuras del sello
A₄	6 mm	Ancho de la ranura del sello
A₅	11 mm	Distancia a la cara posterior de la ranura del sello
A₆	15 mm	Ancho en diámetro del agujero
D_c	202.5 mm	Diámetro de la ranura del sello

Fijas de situación

J₆	486 mm	Distancia entre fijas de situación
J₇	58 mm	Desplazamiento axial de las fijas de situación
N₄	max.12 mm	Diámetro de las fijas de situación

Datos del cálculo

Cargas de rotura

P_0°	1 100 kN	Breaking load at 0° load angle (if the housing is not supported over its entire base)
P_55°	1 200 kN	Carga de rotura a ángulo de carga de 55°
P_90°	730 kN	Carga de rotura a ángulo de carga de 90°
P_120°	540 kN	Carga de rotura a ángulo de carga de 120°
P_150°	480 kN	Carga de rotura a ángulo de carga de 150°
P_180°	600 kN	Carga de rotura a ángulo de carga de 180°
P_a	390 kN	Carga de rotura, axial

Puntos de elasticidad de pernos de tapa

Q_120°	900 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 120°
Q_150°	520 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 150°
Q_180°	450 kN	Carga para llegar al límite de elasticidad, ángulo de carga de 180°
